設備主要技術參數：

  全自動風管生二線包括料架，調平，壓筋，沖口，沖角，折彎，液壓剪板。可根據客戶要求設置任意尺寸進行下料(長度誤差為±0.5mm/m，對角線誤差為±0.8mm/m)，可根據客戶要求設置任意尺寸進行下料沖口沖角。AML-III型風管生產線與T-12共板法蘭成型機，風管轆骨機、共板折邊機配套，加上相應角碼便能生產質量的矩形法蘭風管。

基本配置：料架－調平－壓筋－沖口沖角－剪切

一、機組主要技術參數

型號

板厚

料寬

板材強度

油泵

線速度

總電源

料架尺寸

主機尺寸

HT-II二線

0.4-1.2 MM

1300 MM

≤235MPa

40ML

8-18M/MIN

8.5 KW

2500*1700*1350MM

1900*1700*1250MM

二、 機組配置

1) 電動雙聯放料機（承載：8 噸） 1 套 電機2.2KW

可選配置：客戶可選8噸或10噸電動料架，但價格會有所調整

2) 調平裝置（調平輥數：6； 調平輥直徑：φ100； 調平輥材質：45＃調質表面鍍硬鉻）

3) 壓筋裝置（電機3KW； 壓筋輥對數： 1對； 壓筋輥直徑：φ100；壓筋輥材質：45＃調質表面鍍硬鉻）

4) 沖口沖角（大口，小口）2 套

5) 液壓剪板機 （電機4KW； 剪切為：±0.5mm； 剪刀的材質：6CrWU2Si； 剪刀硬度：58-62HRC）

6) 液壓系統 一套（為液壓剪切提供動力）

7) 電氣控制系統- 一套

8) 觸摸屏： 觸摸屏輸入生產數據和控制,操作簡單方便

9) 設備各工作部分防護罩 一套（在設備各個運轉部分安裝防護網罩，保證操作工人的人身安全）

說 明

1、定尺開料，可直接與等離子切割機配合使用。

2、

a   CS插骨剪角，可剪“ L ”“ 凵 ”“ □ ”型的各種剪角，可與c骨法蘭機和s插條法蘭機配合使用。

b  TDF自成法蘭的各種連接方法定位剪角，可與TDF自成法蘭機，TDF接邊機配合使用。

c  剪切角可與角鐵法蘭或之宇法蘭使用。

3、TDC剪切角可與插式法蘭配合使用。

數控角鋼法蘭生產線

全自動數控角鋼法蘭生產線，又名數控角鐵生產線，主要完成風管角鋼法蘭（30-50角鋼）的大小孔的沖孔及切斷功能，實現自動送料、打孔、切斷全自動數控控制要求，節約人

工，提高效率，具有速度快、尺寸準、自動化程度等特點。

主要配置：

● 北京華德或臺灣液壓系統

● 切斷刀具及沖孔模具均采用日本SKH51材質

● 日本歐姆龍（OMRON）專用編碼器

性能特點：

● 全新設計，可實現角鋼末端尾料300mm以內

● 采用PLC、變頻控制，送料精度較步進電機提高3倍以上

● 編制程序時只需輸入工件尺寸、大小孔距、打孔數量即可，操作簡單

● 帶生產記憶功能，具有生產訂單可查詢功能

● 三氣缸壓緊送料，效率高，工作精度穩定

主要技術參數：

● 加工角鋼范圍:3—5號角鋼

● 常用沖孔大小:橢圓孔:9.5X13mm（標配）11X15mm（選配）

  圓孔:10mm（選配）4.2/5.2mm（標配）

● 可同時安裝沖頭數目(個):2個

● 常用角鋼長度:6000mm

● 加工精度:≤0.5mm

● 角鋼送進速度:≤15m/min

技術參數：

12-U型全自動風管生產線七線

全自動U型風管生產線七線功能介紹
1.共板法蘭風管跟角鋼法蘭風管可以在同一條生產線上加工完成，日生產量在1000-2500平方，電腦操作簡單，只需把想要的風管尺寸輸入電腦程序里，電腦自動排布下料。
2.電腦控制系統跟機械分離模式，穩定性能更加增強，產量。
3.風管自動完成開卷，校平，壓筋，沖角 ，法蘭沖孔，支撐沖孔， 聯合咬口，共板法蘭成型 角鋼法蘭成型 折方成型

該機器主要完成共板法蘭/角鋼法蘭或“C”型法蘭成型風管。生產加工時只要輸入尺寸、生產線自動完成開卷、校平、壓筋、沖角、剪切、聯合咬口、共板法蘭/角鋼法蘭成型或“C”型法蘭成型、折方成型。

2、該風管生產線為U型結構、生產流暢、占地小。采用9輥校平壓筋結構 校平效果好 防止板料跑偏；共板法蘭、角鐵法蘭所有滾壓成型輪全部采用GCr15軸承鋼材質，使用壽命提高5倍以上；5線配套的雙料架均采用快速切換式結構，主控制柜上安裝有切換按鈕，方便實用；

3、數控系統增加省料模式，每卷料只有一塊小于20mm的廢料；機器液壓折方伺服送料，定位精確，尤其是在加工“口”字型管道時，優勢明顯；全自動數控電腦采用10寸液晶觸摸屏輸入，并可選配鍵盤雙模式，保證操作的穩定性；機器至少需要1人操作，班產量可達2000㎡；該機器數控系統帶生產記憶功能，具有生產訂單可查詢、生產尺寸直接使用功能；

4、電動卷料架兩臺，料盤4個（每卷5-7噸）、托料架一個；主機一臺；機械手抓料定位傳送平臺一個；固定式高速聯合咬口機一臺；雙機聯動共板法蘭機一臺；雙機聯動角鋼法蘭機一臺；伺服送料平臺一個；液壓折方機一臺；電腦控制系統一套。

15-U型全自動風管生產線

15-U型全自動風管生產五線 ，按客戶要求，設計采用U型結構，既節省了生產場地，也減少板料傳送時間，生產效率（約20-23秒可加工一件800mm以下L型板料），折方伺服機械手后定位，定位精確，尤其是在加工“L”字型管道時，優勢明顯。僅需一人操作兩人取走管道。本生產線特點：體積小、能耗低、易搬遷、等優點，可生產各種規格出廠的矩型風管。設計時采用國內外風管先進制作標準，電腦控制系統采用獨立的操作臺，該控制系統具有閉環反饋系統，由一套工業級伺服馬達保證平穩的運行。

 二、技術參數

01 )材料           鍍鋅板，不銹鋼

02 )板厚        鍍鋅板（0.5～1.5mm）不銹鋼（0.5～1.2mm）

03 )卷料寬度        1000-1300mm（寬）

04 )運行速度        15m/min

05 )板料           4000mm

06 )板料           150x150mm

07 )板料長度誤差范圍   ±0.5mm/m

08)風管折彎誤差范圍          ±0.5mm/m

09 )壓筋         標準“V”型（坡度間距：210mm）

10 )控制系統       全電腦數控

11 )主電源        380V  50Hz  3相

12)生產線功率      約30KW

13 )操作電源       220V  50Hz  3相

14 )液壓壓力       14MPa

15)氣壓壓力       0.6MPa

16 )設備運行方式     U型

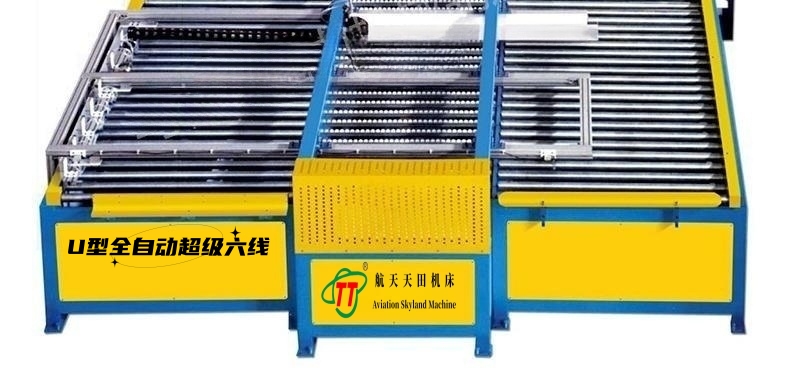

U型超級風管五線

全自動風管生產5線

是新一代風管自動化生產線。風管生產5線采用U型結構，優勢是占地面積小，速度快。長度14米，寬6.5米，日生產量在1000-2500平方，帶日累計計數功能，月累計計數功能。

風管生產5線可選共板法蘭風管成型 角鋼法蘭風管成型一次性完成。

U型風管生產5線基本配置：

1.含四個料芯料架一套

2.主機（含校平、壓筋、沖角、分斷）

3.快速咬口機部分（東洋骨、直角骨、分斷）

4.輸送架

5.雙機聯動共板法蘭機

6.整體輸送及折邊裝置

注：超級五線含雙機聯動咬口機

五線工作原理

 開卷  校平  開料

 開卷  校平  壓筋  沖尖口  沖方口

  開料  沖口  東洋骨  直角骨

 雙邊共板法蘭，角鋼法蘭

 折邊  成型

產品特點：

● 直線型結構、生存流暢、占地小；

● 料架均采用獨立的變頻調速電機驅動；

● 帶加工省料模式，每卷料只有一塊小于20mm的廢料；

● 折方伺服送料，定位，尤其是在加工“口”字型管道時，優勢明顯；

● 輸入采用觸摸和鍵盤雙模式，保證操作的穩定性；

●至少需要1人操作，班產量可達2000㎡；

● 帶生產管理功能，具有日計數、累計計數；

● 支持生產記錄數據導出和打?。ㄟx配）

全自動數控風管生產2線，3線，4線，5線

風管生產5線基本配置：

1.含四個料芯料架一套

2.主機（含校平、壓筋、沖角、分斷）

3.快速咬口機部分（東洋骨、直角骨、分斷）

4.輸送架

5.雙機聯動共板法蘭機

6.整體輸送及折邊裝置

注：超級五線含雙機聯動咬口機

五線工作原理

開卷  校平  開料

開卷  校平  壓筋  沖尖口  沖方口

開料  沖口  東洋骨  直角骨

雙邊共板法蘭

折邊  成型

注：本資料所列數據為參考數據，如與機床實際數據不符，應以機床實際 數據為準，
以上參數如有變動，恕不另行通知，本公司保留對此資料的最終解釋權！
